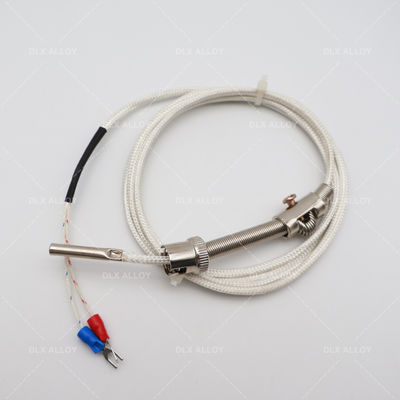

พื้นผิวเซ็นเซอร์อุตสาหกรรมอุณหภูมิ แบบ K เทอร์โมคอปล์ Rtd Pt100

เครื่องตรวจจับอุณหภูมิ Pt100 เป็น เครื่องตรวจจับความต้านทานความร้อนทั่วไปที่ใช้เพลตินู (Pt) เป็นวัสดุขององค์ประกอบของเซ็นเซอร์โดย 100 หมายถึงค่าความต้านทานของตัวต้านทานความร้อนพลาตินูม คือ 100 ออห์มที่ 0 °C.

หลักการของเซ็นเซอร์อุณหภูมิ Pt100 คือการใช้ความสัมพันธ์เชิงเส้นระหว่างความต้านทานความร้อนของพลาตินาม และอุณหภูมิค่าความต้านทานของตัวต้านทานความร้อนจากพลาตินูม ก็จะเปลี่ยนแปลงไปตามตามมาตรฐานสากล ความต้านทานของเซ็นเซอร์อุณหภูมิ Pt100 มีค่าเฉพาะสําหรับอุณหภูมิที่แตกต่างกัน มาตรฐานทั่วไปคือ IEC 60751ที่ระบุความสัมพันธ์ความต้านทานกับอุณหภูมิสําหรับเซ็นเซอร์อุณหภูมิ Pt100.

เซ็นเซอร์อุณหภูมิ Pt100 โดยปกติประกอบด้วยสายเทอร์มิสเตอร์พลาตินูที่ม้วนรอบชิปเซรามิกหรือกระจกและปิดในกรอบป้องกันพวกเขาสามารถติดต่อตรงกับวัตถุที่กําลังวัดและคํานวณอุณหภูมิโดยวัดค่าความต้านทานของ platinum resistor. Pt100 เครื่องตรวจจับอุณหภูมิมีลักษณะของความแม่นยําสูง, ความมั่นคงและ linearity ดีและถูกใช้อย่างแพร่หลายในการควบคุมอุตสาหกรรม, การทดสอบห้องปฏิบัติการ,การติดตามอุณหภูมิและสาขาอื่นๆ.

การออกของเซ็นเซอร์อุณหภูมิ Pt100 เป็นปกติคือค่าความต้านทาน ซึ่งต้องการอุปกรณ์วัดอุณหภูมิ หรือเครื่องแปลงเพื่อแปลงค่าความต้านทานเป็นค่าอุณหภูมิวิธีการแปลงทั่วไปคือการใช้ตารางการค้นหาหรือการคํานวณการแทรกแซงบนพื้นฐานของความสัมพันธ์ความต้านทานและอุณหภูมิของ Pt100อุปกรณ์วัดอุณหภูมิที่ทันสมัยมักมีเครื่องตรวจวัดอุณหภูมิ Pt100 และฟังก์ชันการแปลงอุณหภูมิที่สร้างขึ้น ทําให้การวัดอุณหภูมิสะดวกและแม่นยํามากขึ้น

ความแม่นยําของเซ็นเซอร์อุณหภูมิ Pt100 สามารถแตกต่างกันขึ้นอยู่กับคุณภาพการสร้างและความต้องการการใช้งาน โดยทั่วไปแล้ว ความแม่นยํามาตรฐานของเซ็นเซอร์อุณหภูมิ Pt100 คือ ประเภท AB และประเภท 1⁄3B.

ประเภท A: ภายในช่วงอุณหภูมิ -200°C ถึง +650°C เครื่องตรวจวัดอุณหภูมิ Pt100 ของประเภท A มีความแม่นยํา ±(0.15+0.002โดยที่ค่า t {\displaystyle t} เป็นค่านิยมของค่าอุณหภูมิ, ในหน่วยคือองศาเซลเซียส ช่วงอุณหภูมินี้ ความแม่นยําคือ ± 0.15 °C บวก 0.2% ของค่าอุณหภูมิ

ประเภท B: เครื่องตรวจจับอุณหภูมิประเภท B Pt100 มีความแม่นยํา ±(0.3+0.005 ต่ําสุด) °C ในช่วงอุณหภูมิ -200 °C ถึง +650 °C ความแม่นยําประเภท B ต่ํากว่าประเภท A นิดหน่อยที่ ± 03°C บวก 00,5% ของค่าอุณหภูมิ

ประเภท 1⁄3B: ประเภท 1⁄3B เครื่องตรวจจับอุณหภูมิ Pt100 มีความแม่นยํา ±(0.1+0.003 ต่ําสุด) °C ในช่วงอุณหภูมิ -200 °C ถึง +450 °C ประเภท 1⁄3B มีความแม่นยําที่ค่อนข้างสูง ±0.1 °C บวก 0.3% ของค่าอุณหภูมิ.
